REHG3TPA2030
  • REHG3TPA2030

REHG3TPA2030

Antena Sectorial Asimétrica RF Elements HG3-TP-A20-30, para TwistPort, 30° Vertical, 20° Horizontal, 20.5 dBi, 5.1-6.0 Ghz

Precio: $9,573.48 MXN   (IVA Incluido)

  • Cantidad:

En Existencia: 0

  • Especificaciones
  • Documentación

Las antenas sectoriales que cambian el juego

Las antenas asimétricas de corno TP proporcionan una forma de haz asimétrico y un conector TwistPortTM (TP) que cambia el juego. Las antenas asimétricas de Corno TP brindan un excelente rechazo de ruido, escalabilidad de la red y aumento del rendimiento. Al proporcionar una forma de haz específica, una mayor ganancia de antena y un excelente rechazo de ruido, las antenas asimétricas de bocina TP complementan las exitosas antenas simétricas de bocina.

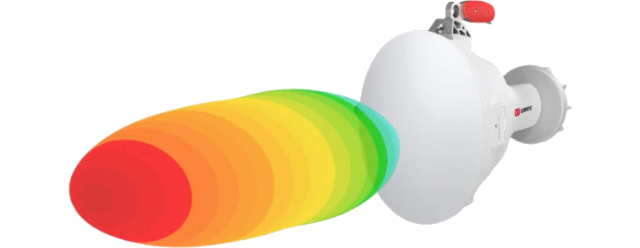

Haz asimétrico único

Las antenas asimétricas de Corno TP tienen una forma de haz única. La sección transversal del haz a la vista del agujero es elíptica: ancha en acimut y estrecha en el plano de elevación. Esto es útil para implementaciones donde la forma de haz asimétrico ofrece una mejor cobertura.

BeamSwitchTM para HG3-TP-A20-30

La función BeamSwitchTM permite montar la antena con una rotación de 90 grados intercambiando la posición del mango y el soporte. La HG3-TP-A20-30 puede proporcionar 20 grados de acimut y 30 grados de ancho de haz de elevación.

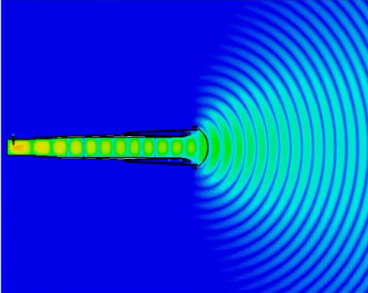

Sin Lóbulos Laterales

Las antenas asimétricas de cuerno TP tienen lóbulos laterales deprimidos naturalmente: enfocan la energía en un solo haz principal. La ausencia de lóbulos laterales permite una excelente inmunidad al ruido de las antenas asimétricas de bocina TP.

Rendimiento de banda ancha

El patrón de radiación de las antenas asimétricas de Corno TP es estable en todo el rango de frecuencia.



Haz H + V Equilibrados

Las antenas asimétricas Horn TP tienen patrones de haz horizontales y verticales equilibrados. Los haces de H + V balanceados son muy difíciles de lograr para antenas con forma de haz asimétrico y esta es el área donde fallan todos los productos competitivos en el mercado. Los haces equilibrados de H + V son características críticas para el rendimiento del enlace.


Rendimiento de la Ganancia

Las antenas asimétricas de corno TP proporcionan una mayor ganancia en comparación con las antenas simétricas de corno TP con el mismo ancho de haz azimutal. Las antenas asimétricas de Corno TP cubren un rango de frecuencia ultra amplio: 5180-6000 MHz con un excelente rendimiento VSWR.

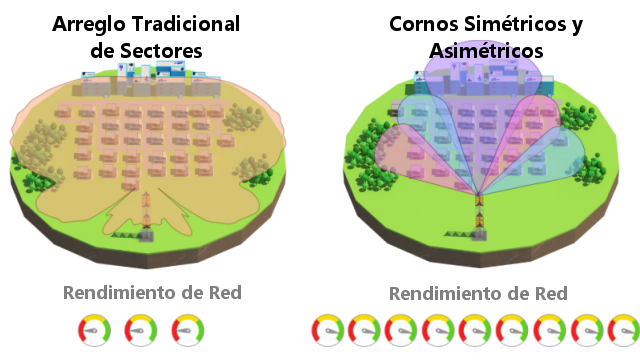

Patrón de cobertura perfecto

Los arreglos de antenas sectoriales convencionales tienen un patrón de radiación extremadamente ancho en azimut y extremadamente plano en el plano de elevación. Si se despliega un AP en una torre alta, los clientes cercanos a la torre sufren un bajo nivel de señal AP. Las antenas asimétricas de corno TP brindan valiosos grados adicionales en el ancho del haz de elevación, reduciendo la zona nula y conservando una mayor ganancia para un rendimiento de largo alcance.

Escalabilidad revolucionaria: expandida

Las antenas RF elements® de Corno TP ofrecen opciones de escalabilidad extraordinarias. Las antenas asimétricas de corno TP son una nueva incorporación a la caja de herramientas. Rendimiento de haz único, patrones de radiación precisos y una mayor escalabilidad del sistema de aumento de ganancia aún más.

Conector TwistPortTM

Las antenas asimétricas de Corno TP cuentan con nuestro conector TwistPort que cambia la industria, un puerto de guía de onda de bloqueo rápido pendiente de patente. TwistPort prácticamente no tiene pérdidas: no hay conectores coaxiales o cables que atenúen la señal. ¡Conectar radios es ingeniosamente simple - "girar y bloquear" - con una sola mano!

Compatibilidad multiplataforma

La amplia gama de adaptadores TwistPortTM permite la conexión de las radios conectorizadas más populares de terceros, como UBNT, Mimosa, MikroTik o Cambium Networks, directamente a cualquier antena habilitada para TwistPort.

Construido como un tanque

Las antenas asimétricas de Corno TP tienen un cuerpo de aluminio sólido, construido para durar y resistir cualquier condición climática. Utilizamos los materiales más adecuados: fundición a presión, aluminio estampado y extruido; acero inoxidable, plástico ABS de alta calidad y polietileno de alta densidad.

Soporte innovador

Las antenas asimétricas Horn TP cuentan con un innovador sistema de montaje. El soporte está separado de la antena, lo que hace que la instalación y el ajuste sean rápidos y fáciles.

Paso 1: instalación del soporte
Primero instale el soporte en el poste. El soporte del poste es reversible: se puede montar en el lado izquierdo o derecho de la antena.

Paso 2: ajuste de la antena
Simplemente deslice la antena en el soporte y ajuste la elevación y el acimut. Apriete los tornillos para finalizar la instalación.

Solo se necesita una herramienta para toda la instalación.

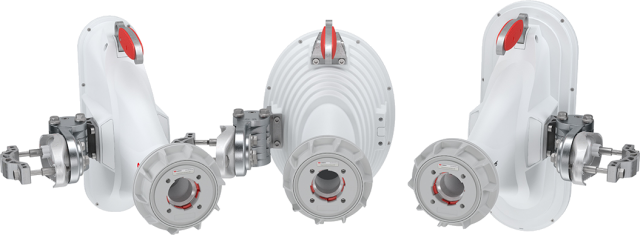

Modelos de antenas

La serie Asymmetrical Horn TP presenta tres antenas diferentes con anchos de haz de 30, 60 y 90 grados en el plano azimutal.

Características

  • Rango de frecuencia 5180 - 6000 MHz
  • Ganancia 20.5 dBi
  • Ancho de haz azimutal -6 dBH 30 ° / V 30 °
  • Ancho de haz de elevación -6 dBH 20 ° / V 20 °
  • Ajuste mecánico ± 25 ° Elevación, ± 20 ° Azimut
  • Diámetro de montaje en poste 36 - 80 mm

Descarga de Manuales y Documentos Adicionales:
